Mavero AM-Cell
Compacte assemblagecel rond een draaitafel. Voegt onderdelen samen, controleert elke stap en levert een getest product af. Voor series waarbij handwerk te traag of te wisselend wordt.
Toepassing
Assembleren, persen, schroeven, testen
Stations
Vier tot acht rond één draaitafel
Productgrootte
Tot circa 150 × 150 × 100 mm
Vloeroppervlak
Vanaf circa 2 × 2 m
Welk probleem lost het op?
Zes mensen aan een tafel, en nog steeds een levertijd van weken
Handmatige assemblage werkt goed zolang de aantallen klein zijn. Groeit de vraag, dan groeit de werkbank mee: meer mensen, meer inwerken, meer variatie in kwaliteit. En de fout die één collega op vrijdagmiddag maakt, ontdek je pas als de klant belt.

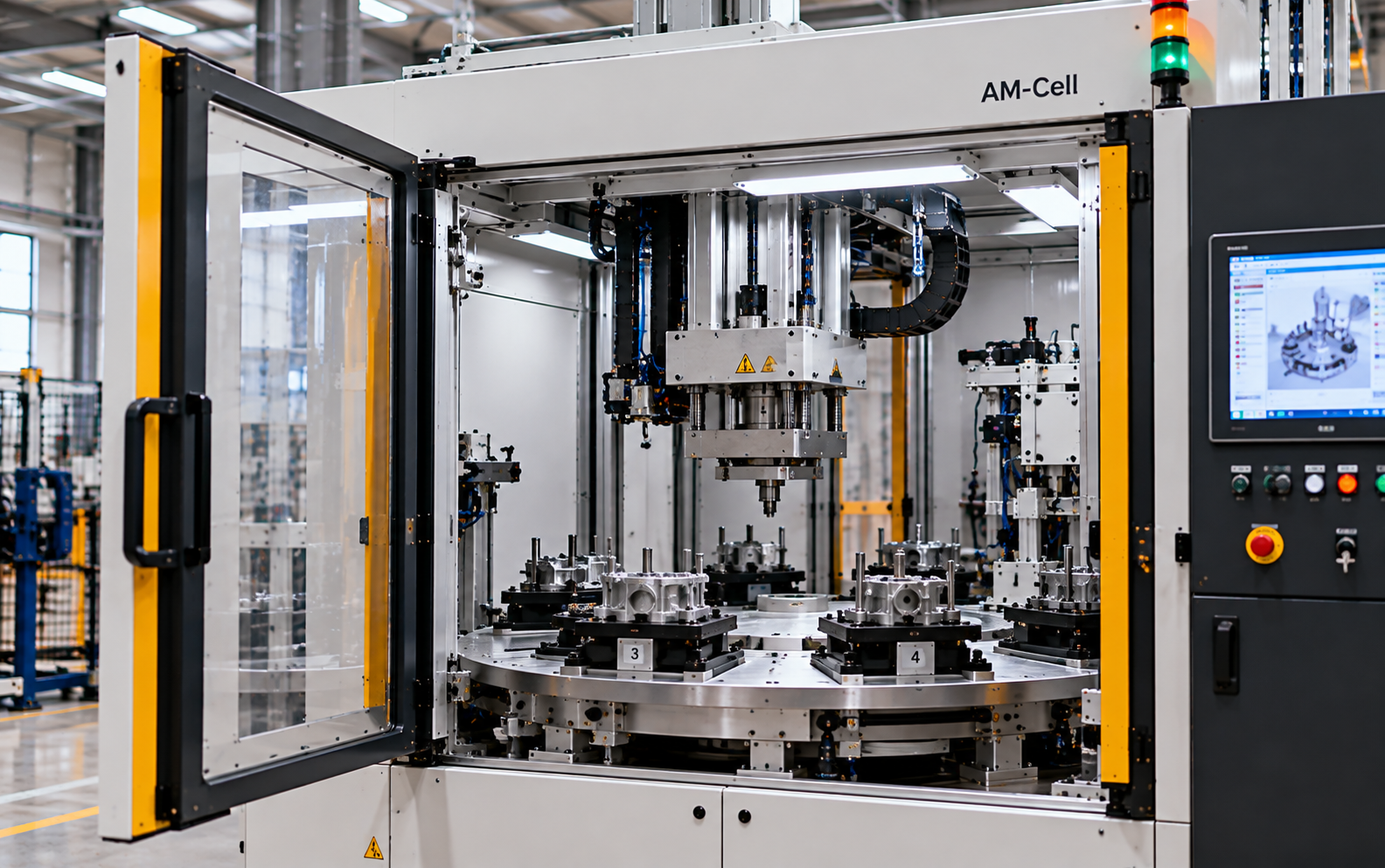

De AM-Cell neemt de vaste handelingen over. Een operator, trilvuller of robot legt de onderdelen aan. De draaitafel brengt het product langs de stations, waar het wordt samengevoegd en gecontroleerd. Wat niet aan de eisen voldoet, komt in een aparte afkeurbak terecht, met de reden erbij.
Je krijgt een constante output, een meetwaarde per product en een proces dat niet afhangt van wie er die dag staat.
Belangrijkste mogelijkheden
Wat de AM-Cell kan
Stations naar keuze
Plaatsen, persen, schroeven, klikken, lijmen, lasersignering of een lektest. Per positie op de tafel kiezen we de bewerking die jouw product nodig heeft.
Controle op elke stap

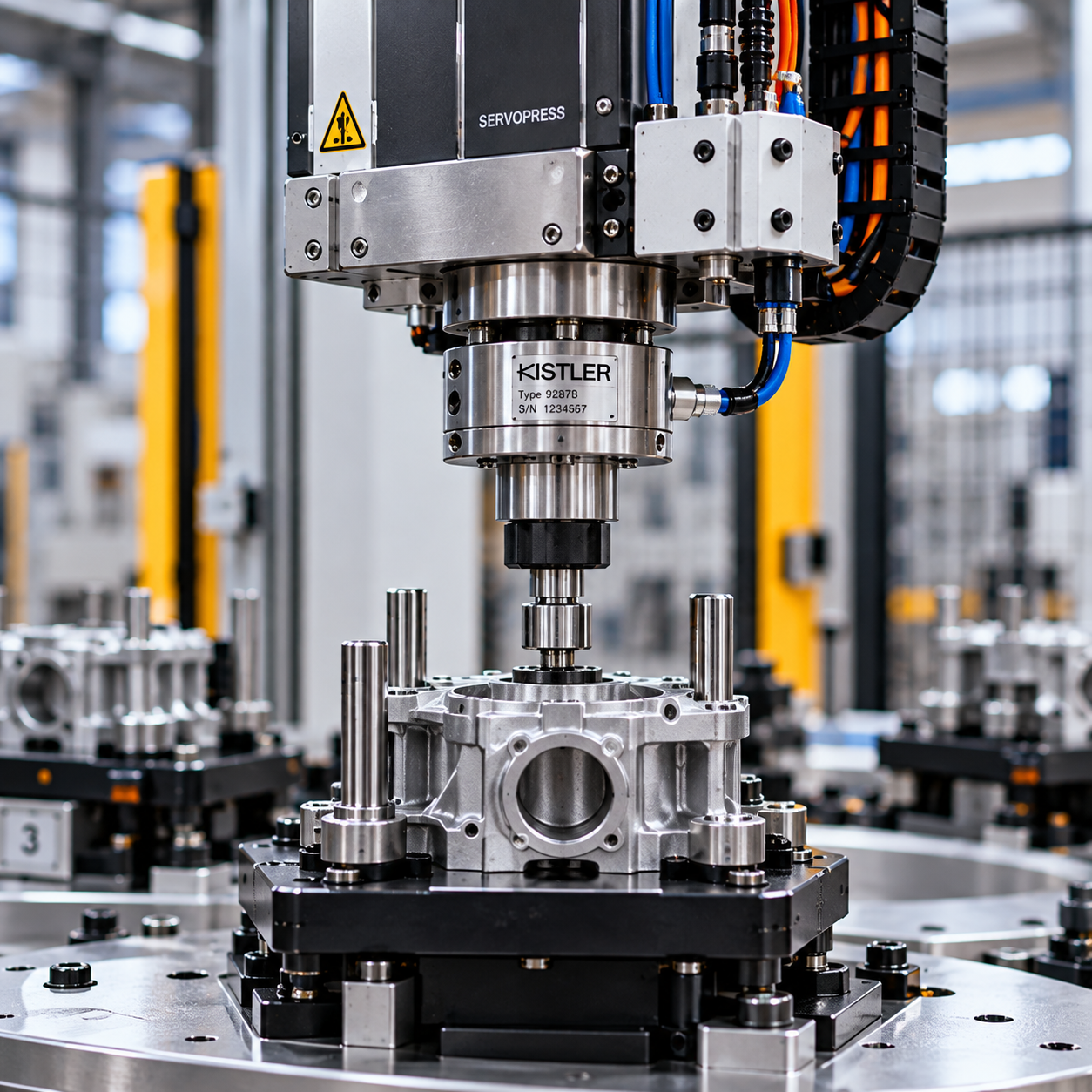

Kracht en weg bij het persen, koppel en hoek bij het schroeven, aanwezigheid met een sensor of camera. Een afwijking wordt direct gezien.
Traceerbaarheid
De meetwaarden worden per product opgeslagen, gekoppeld aan een serienummer of datacode. Handig bij klachten en vaak een eis van je eigen klant.

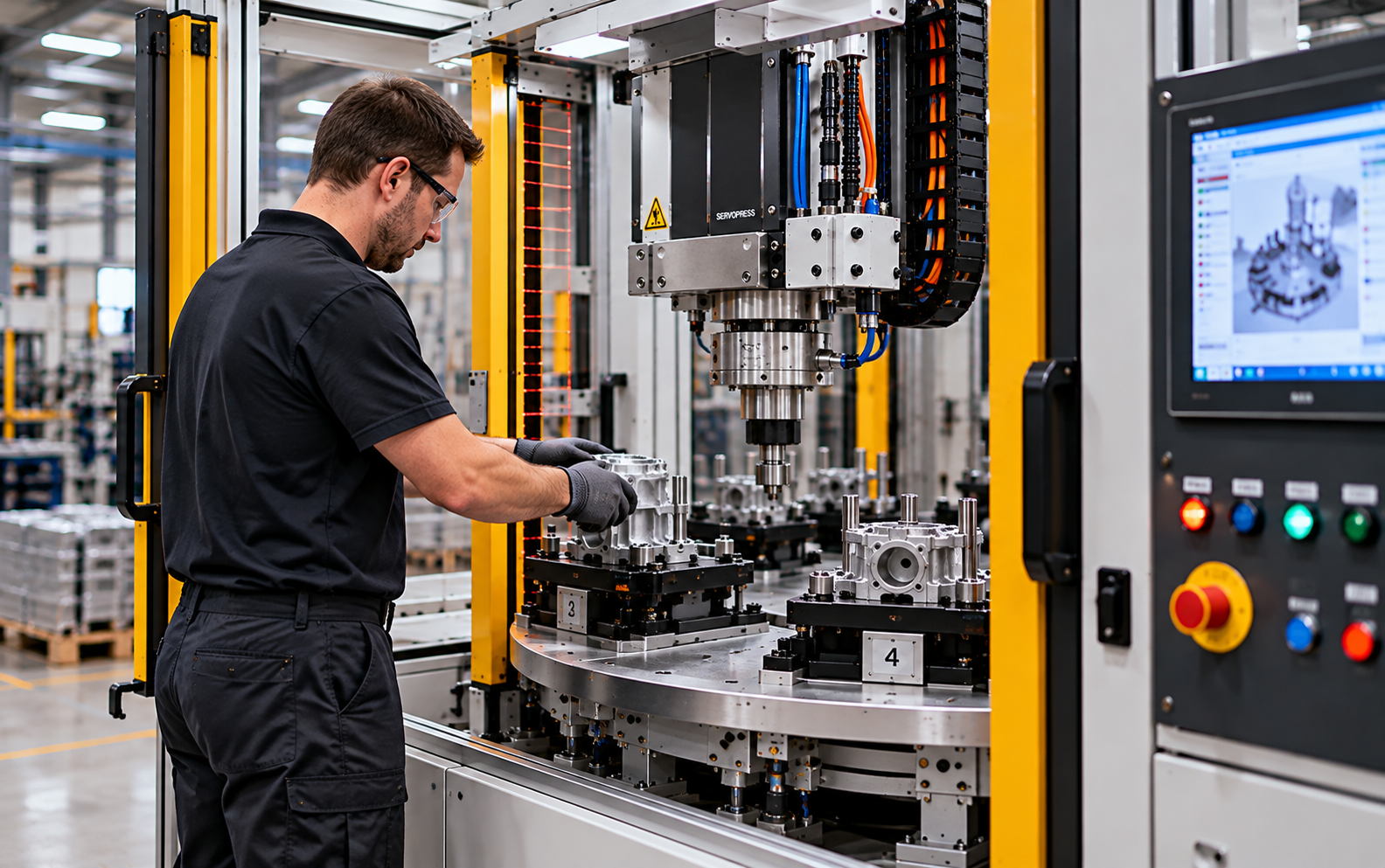

Handmatig of automatisch beladen
Begin met een operator die inlegt en uitneemt. Voeg later een trilvuller of robot toe als de aantallen dat rechtvaardigen. De cel is erop voorbereid.
Productvarianten
Wisselbare productdragers en recepten in de besturing maken het mogelijk meerdere varianten op één cel te bouwen. Omstellen duurt doorgaans minder dan een kwartier.
Goed bereikbaar
Grote deuren aan drie zijden en stations op werkhoogte. Je technische dienst kan overal bij zonder de halve machine te demonteren.
Technische eigenschappen
Specificaties
De waarden geven het bereik van het platform aan. Cyclustijd en uitvoering hangen af van het aantal stations en de zwaarste bewerking.
- Opbouw
- Gelast stalen frame met draaitafel en vaste middenplaat
- Aantal stations
- 4, 6 of 8
- Tafeldiameter
- 800 tot 1.400 mm
- Productafmeting
- Tot circa 150 × 150 × 100 mm
- Cyclustijd
- Vanaf circa 3 seconden per product
- Indexering
- Servogestuurde draaitafel
- Perskracht
- Servopersen tot 20 kN, kracht en weg bewaakt
- Schroeven
- Elektrische schroefspindels met koppel- en hoekbewaking
- Toevoer
- Handmatig, trilvuller, tray of robot
- Besturing
- Siemens of Beckhoff, receptbeheer via touchscreen
- Data
- Opslag van meetwaarden per product, koppeling met ERP of MES via OPC UA
- Beveiliging
- Volledig omkast, vergrendelde deuren, lichtscherm bij de inlegpositie
- Aansluiting
- 400 V, perslucht 6 bar
- Conformiteit
- CE, geleverd met risicobeoordeling en technisch dossier
Mogelijke configuraties
Van halfautomaat tot onbemande cel
AM-Cell 4, handbeladen
Vier stations. Een operator legt in en neemt uit, de cel doet de bewerkingen en de controle. Een goede eerste stap vanuit handwerk.

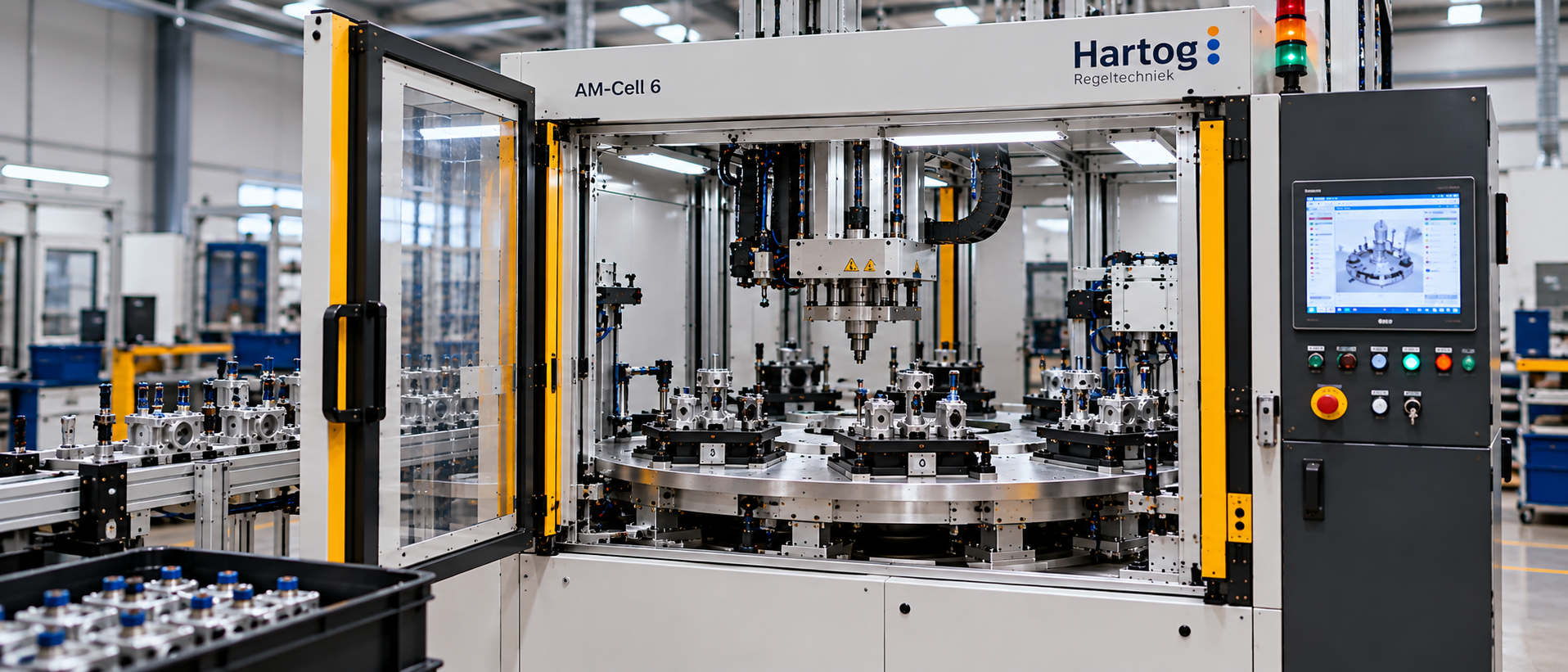

AM-Cell 6, met toevoer

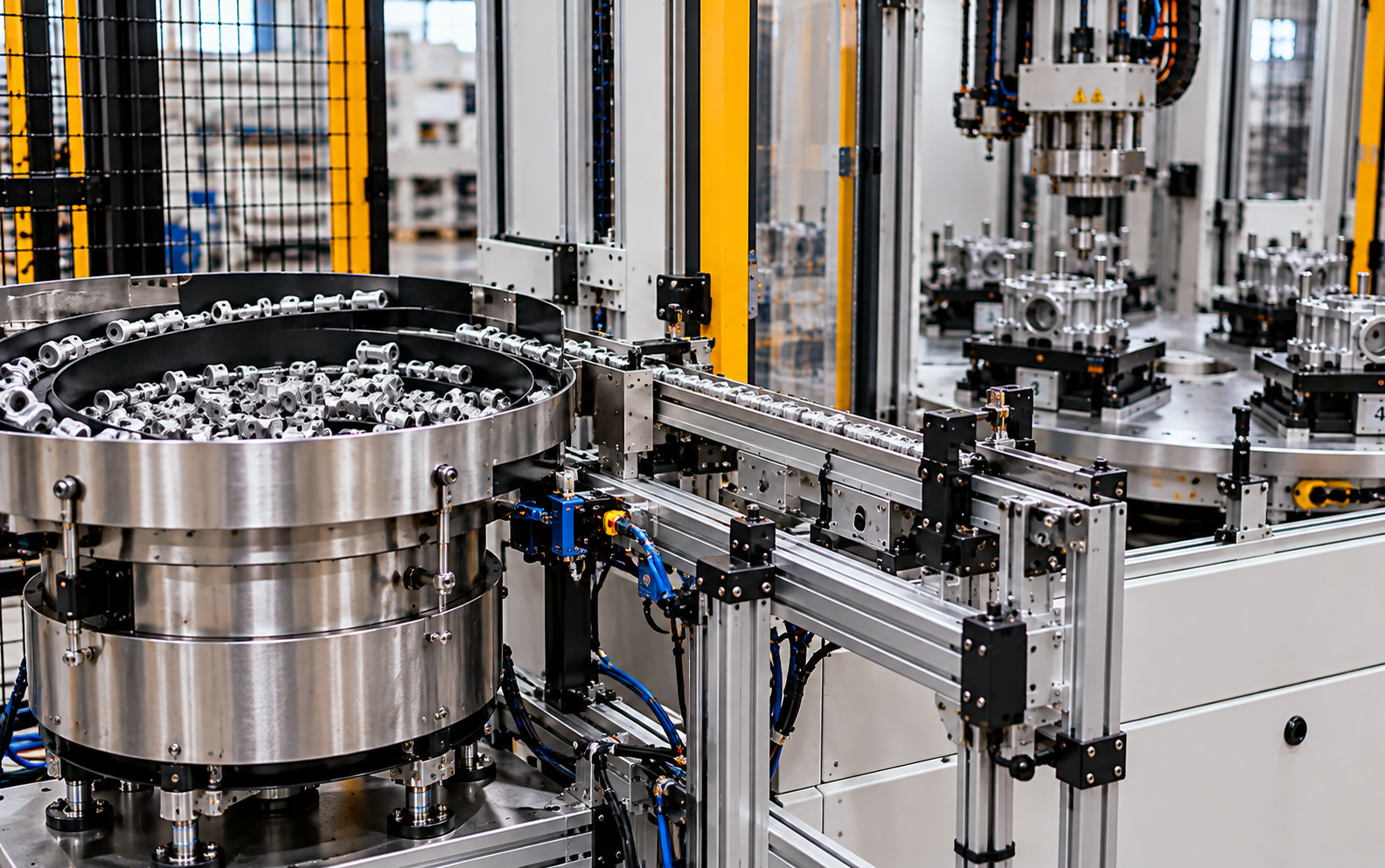

Zes stations en automatische toevoer van kleine onderdelen via trilvullers. De operator vult bij en neemt volle bakken weg.

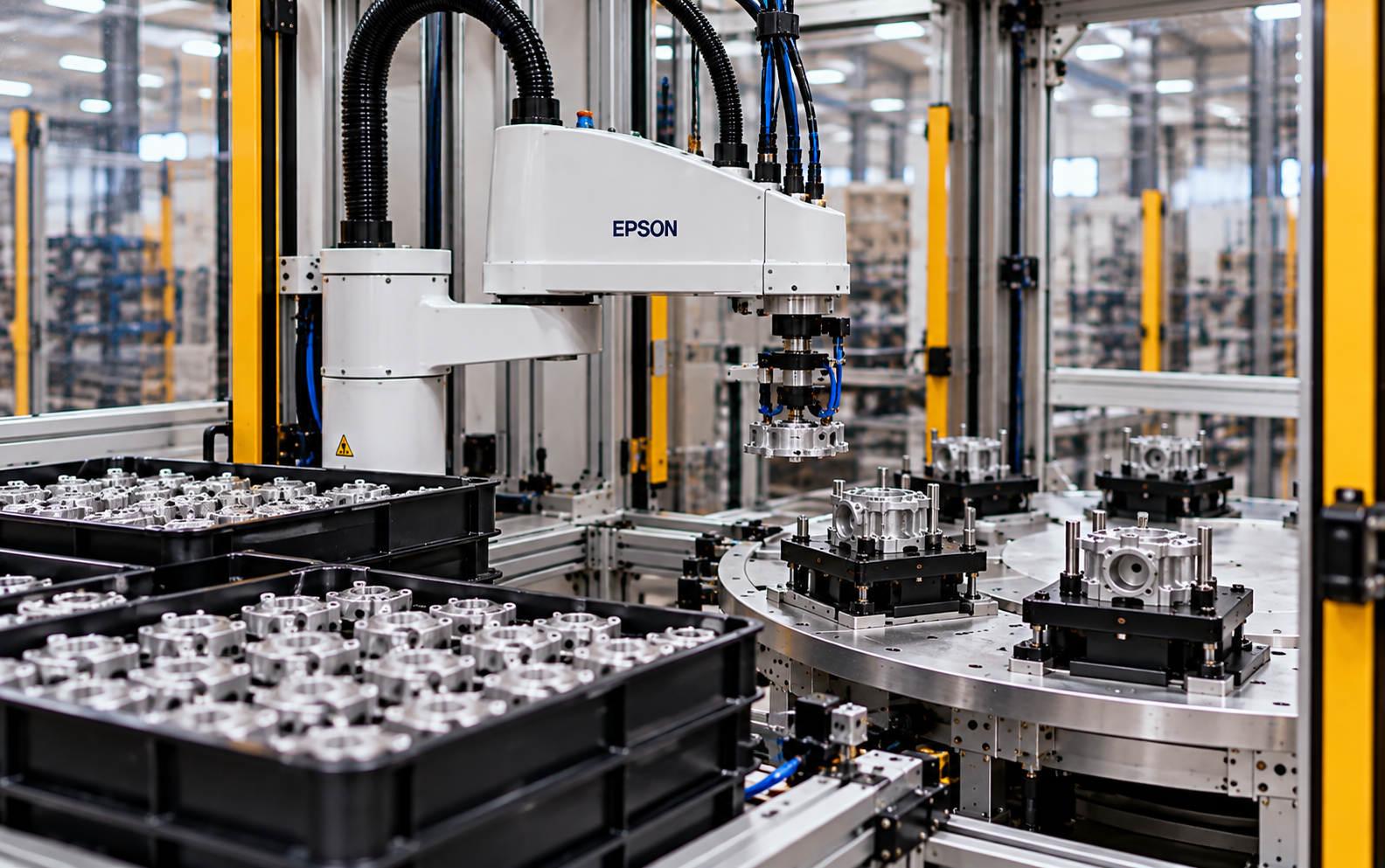

AM-Cell 8, robotbeladen
Acht stations, beladen en ontladen door een robot vanuit trays. Draait een volledige dienst zonder vaste bediening.
Relevante branches
Projecten met de AM-Cell
Van handmatige assemblage naar geautomatiseerde productie
Een AM-Cell met zes stations assembleert klepaandrijvingen en test elk exemplaar op lekdichtheid.
Bekijk het project →
Automatisering van handmatige processen
Welke handelingen lenen zich voor automatisering, en wanneer kun je er beter mee wachten? Een overzicht met voorbeelden.
Lees over automatisering →
Is jouw product geschikt voor een assemblagecel?
Stuur ons een compleet product en de losse onderdelen. Onze engineers bekijken welke stappen automatisch kunnen en wat dat betekent voor de cyclustijd.
