Mavero VI-Check
Inspectiestation met camera’s dat je boven een bestaande transportband plaatst. Bekijkt ieder product, beslist binnen een fractie van een seconde en sluist afkeur uit.
Toepassing
Visuele controle en maatcontrole in de lijn
Camera’s
Een tot vier, boven en opzij
Snelheid
Tot circa 300 producten per minuut
Inbouw
Over een bestaande band, zonder die te vervangen
Welk probleem lost het op?
Een steekproef ziet de fout die je zoekt meestal niet
Bij handmatige controle bekijkt een operator één op de zoveel producten, of staat er iemand acht uur naar een band te kijken. Het eerste mist fouten die af en toe optreden. Het tweede is werk waar niemand goed in blijft: na een uur daalt de aandacht en glippen er afwijkingen door.
De VI-Check bekijkt alle producten, de hele dienst, met dezelfde maatstaf. Een onvolledig gevuld product, een ontbrekend onderdeel, een scheef etiket of een braam wordt herkend en het product wordt uit de stroom geblazen of geduwd.
Daarnaast houdt het systeem bij welke fouten hoe vaak voorkomen. Zie je het aantal bramen oplopen, dan weet je dat een matrijs onderhoud nodig heeft voordat er een pallet afkeur staat.
Belangrijkste mogelijkheden
Wat de VI-Check kan
Aanwezigheid en compleetheid
Zit de dop erop, is de afdichting geplaatst, zijn alle schroeven aanwezig? De eenvoudigste controle en vaak de meest waardevolle.
Maatcontrole
Lengte, diameter, positie van een gat of de hoogte van een gemonteerd onderdeel. Gemeten in het voorbijgaan, zonder het product te stoppen.
Oppervlak en kleur
Krassen, vlekken, bramen, onvolledige vulling en kleurafwijkingen. De juiste belichting bepaalt wat zichtbaar is. Die stellen we per product af.
Codes en etiketten
Leest barcodes, datamatrixcodes en tekst, en controleert of het etiket recht zit en bij het product hoort.
Automatisch uitsluizen
Afkeur gaat met een luchtstoot, duwer of wissel naar een aparte bak. Het systeem controleert of het product daar ook is aangekomen.

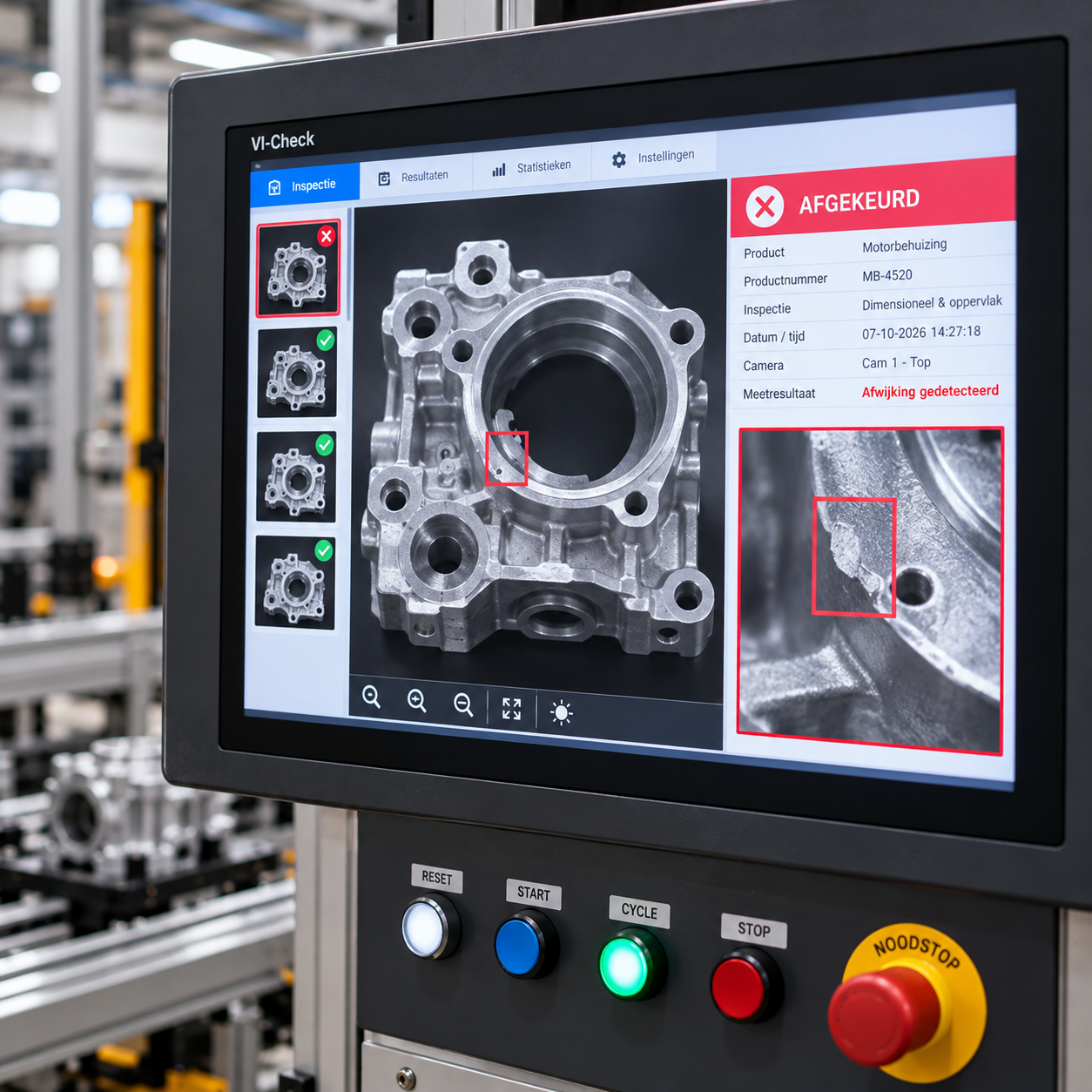

Inzicht in fouten
Een overzicht per dienst van aantallen, afkeurpercentage en soort fout, met de bijbehorende beelden. Te exporteren of te koppelen aan je productiesysteem.
Technische eigenschappen
Specificaties
Wat een camera kan zien, hangt sterk af van het product en de fout. Daarom doen we vooraf een haalbaarheidstest met jouw goede en foute producten.

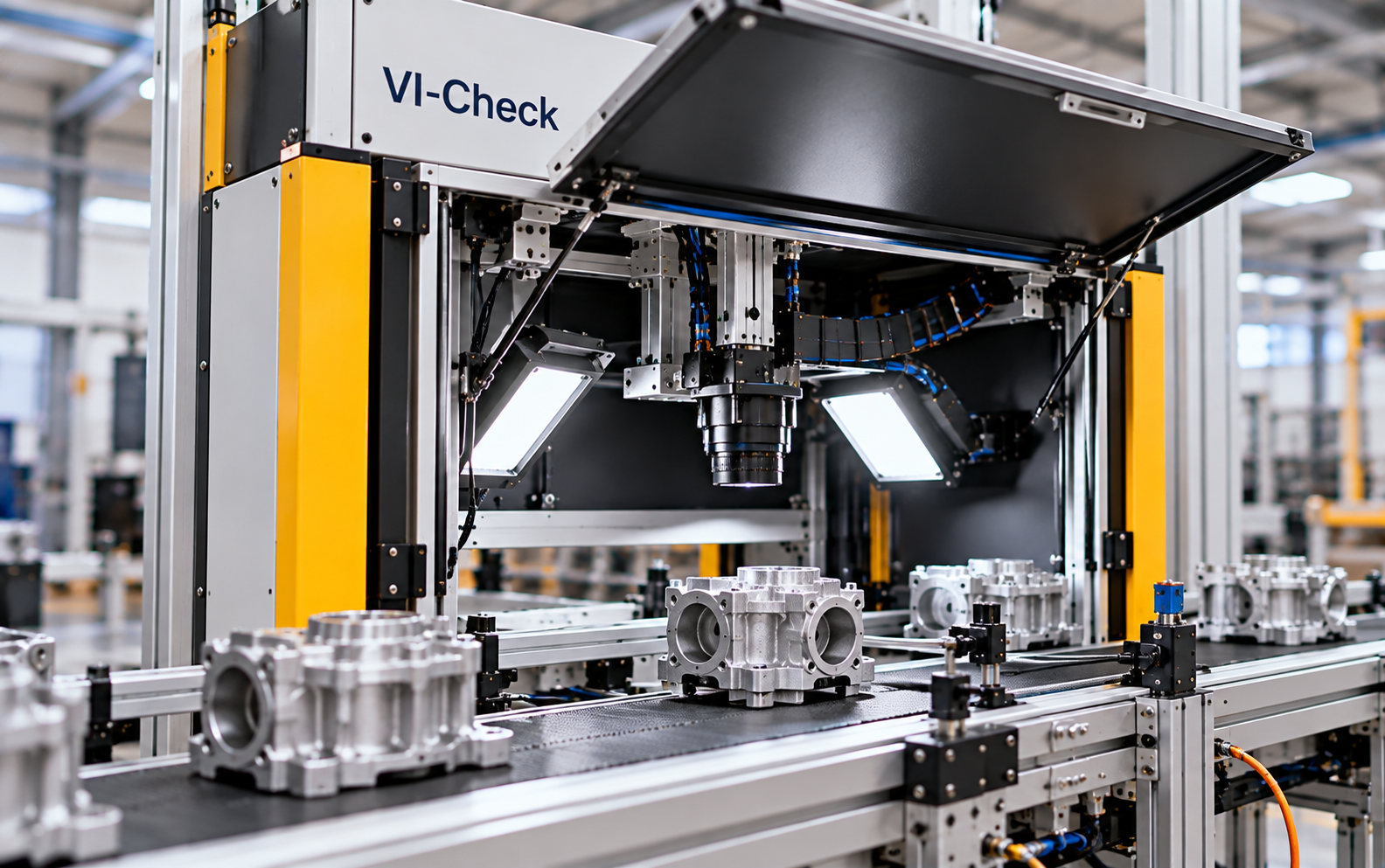

- Opbouw
- Aluminium portaal met lichtdichte omkasting, in hoogte verstelbaar
- Bandbreedte
- Geschikt voor banden van 100 tot 800 mm
- Camera’s
- 1 tot 4 industriële camera’s, monochroom of kleur
- Resolutie
- 2 tot 12 megapixel, afhankelijk van het kleinste detail
- Kleinste detecteerbare detail
- Vanaf circa 0,1 mm, afhankelijk van beeldveld en product
- Verlichting
- Led, als ring, balk, koepel of doorlicht
- Doorvoer
- Tot circa 300 producten per minuut
- Uitsluizing
- Luchtstoot, pneumatische duwer of wissel
- Beeldverwerking
- Regelgebaseerd, aangevuld met zelflerende modellen waar dat nodig is
- Bediening
- Touchscreen, producten omschakelen via recepten
- Data
- Opslag van resultaten en beelden, koppeling via OPC UA
- Aansluiting
- 230 V, perslucht 6 bar bij uitsluizing met lucht
- Conformiteit
- CE, geleverd met technisch dossier
Mogelijke configuraties
Los station of onderdeel van een machine

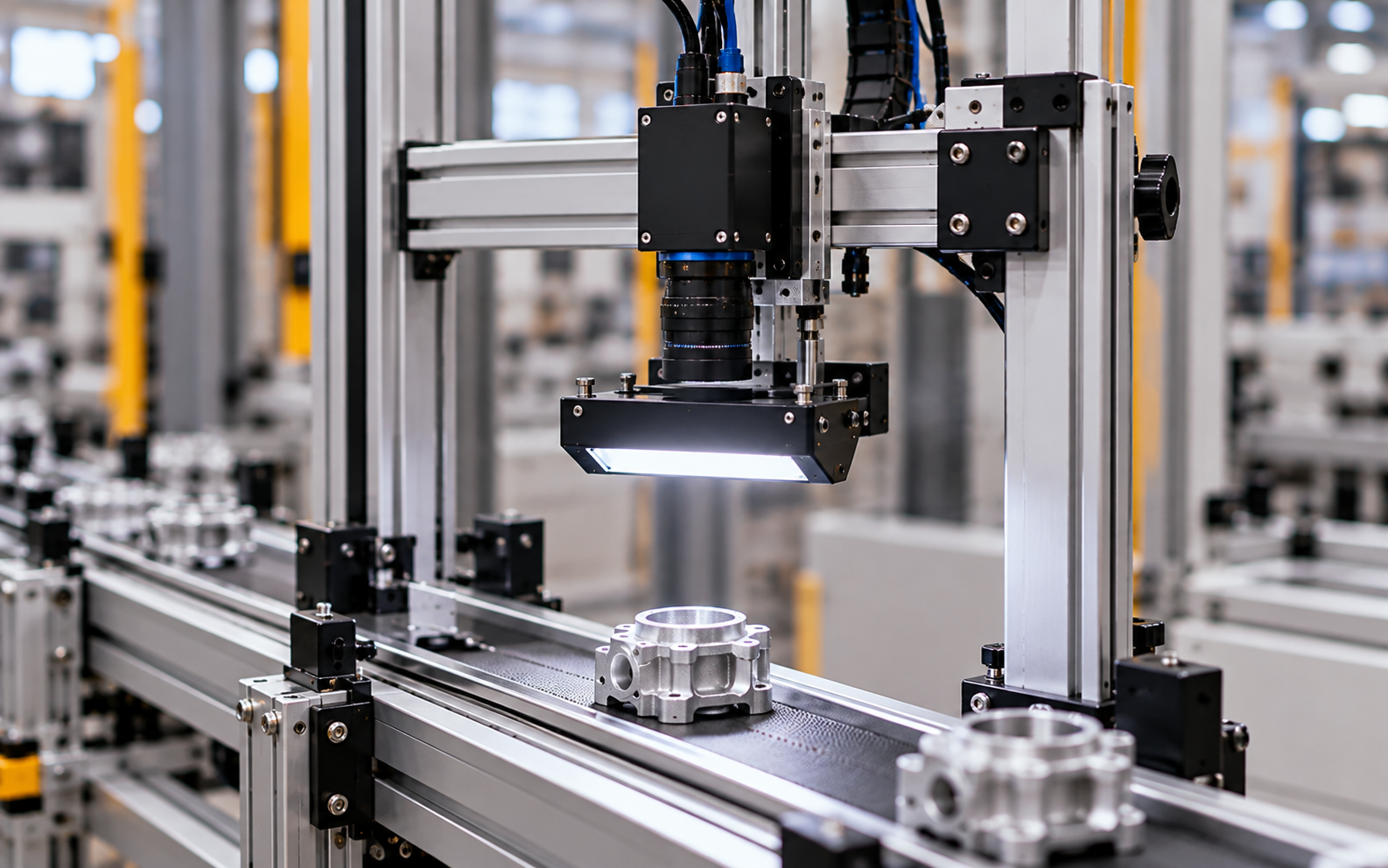

VI-Check 1, bovenaanzicht
Eén camera boven de band. Voor aanwezigheid, positie en codes op vlakke producten.

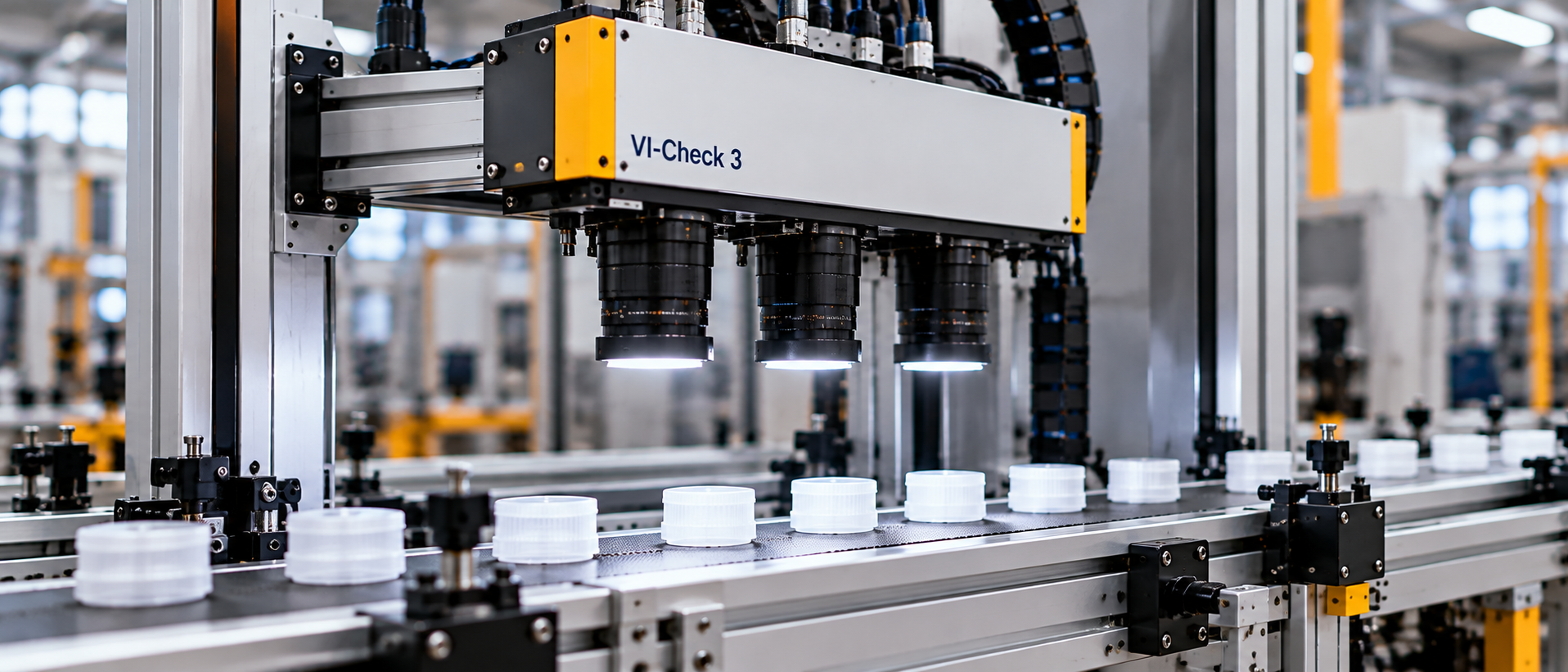

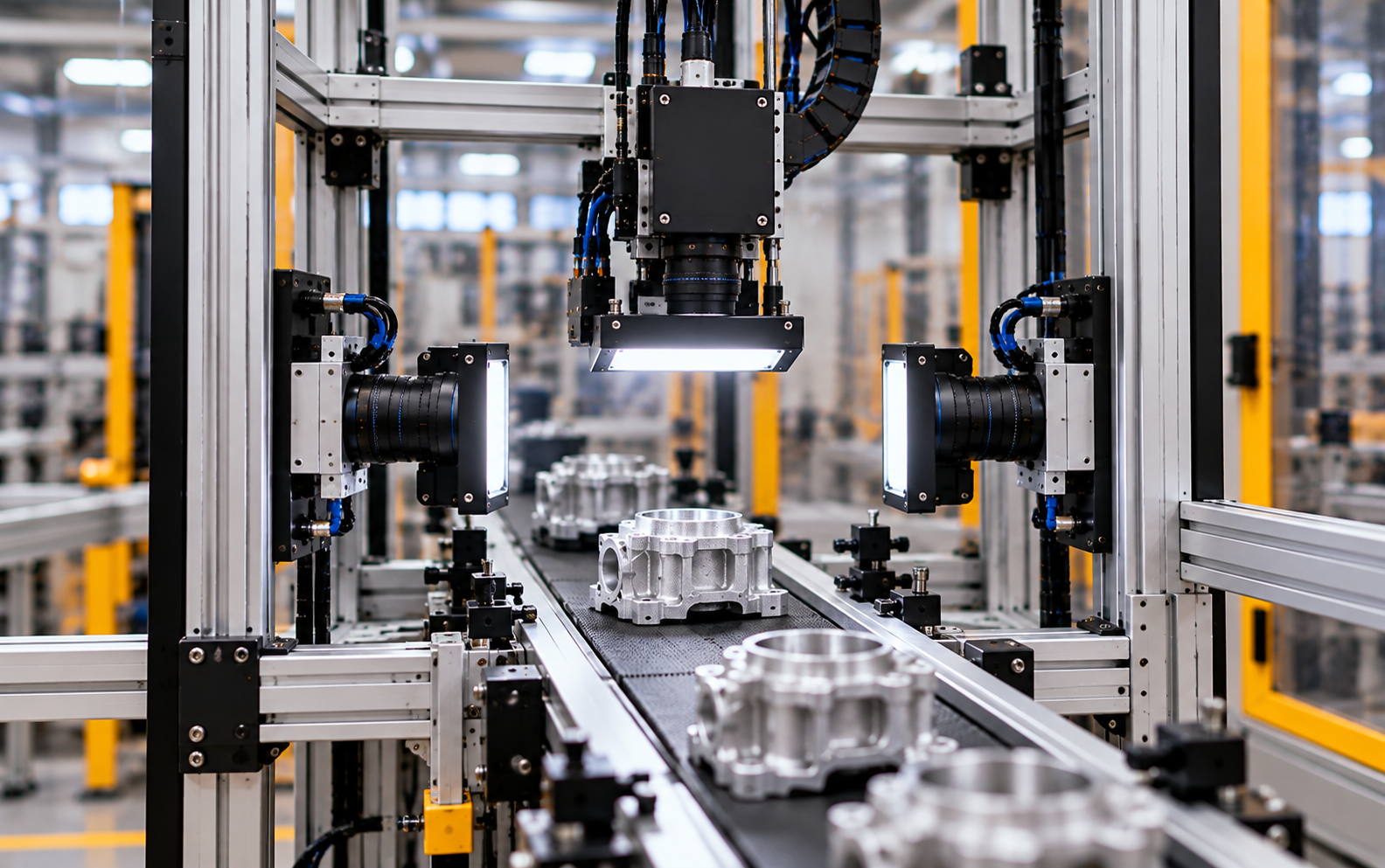

VI-Check 3, rondom
Drie of vier camera’s die het product van boven en van opzij bekijken. Voor flessen, doppen en producten met een etiket rondom.

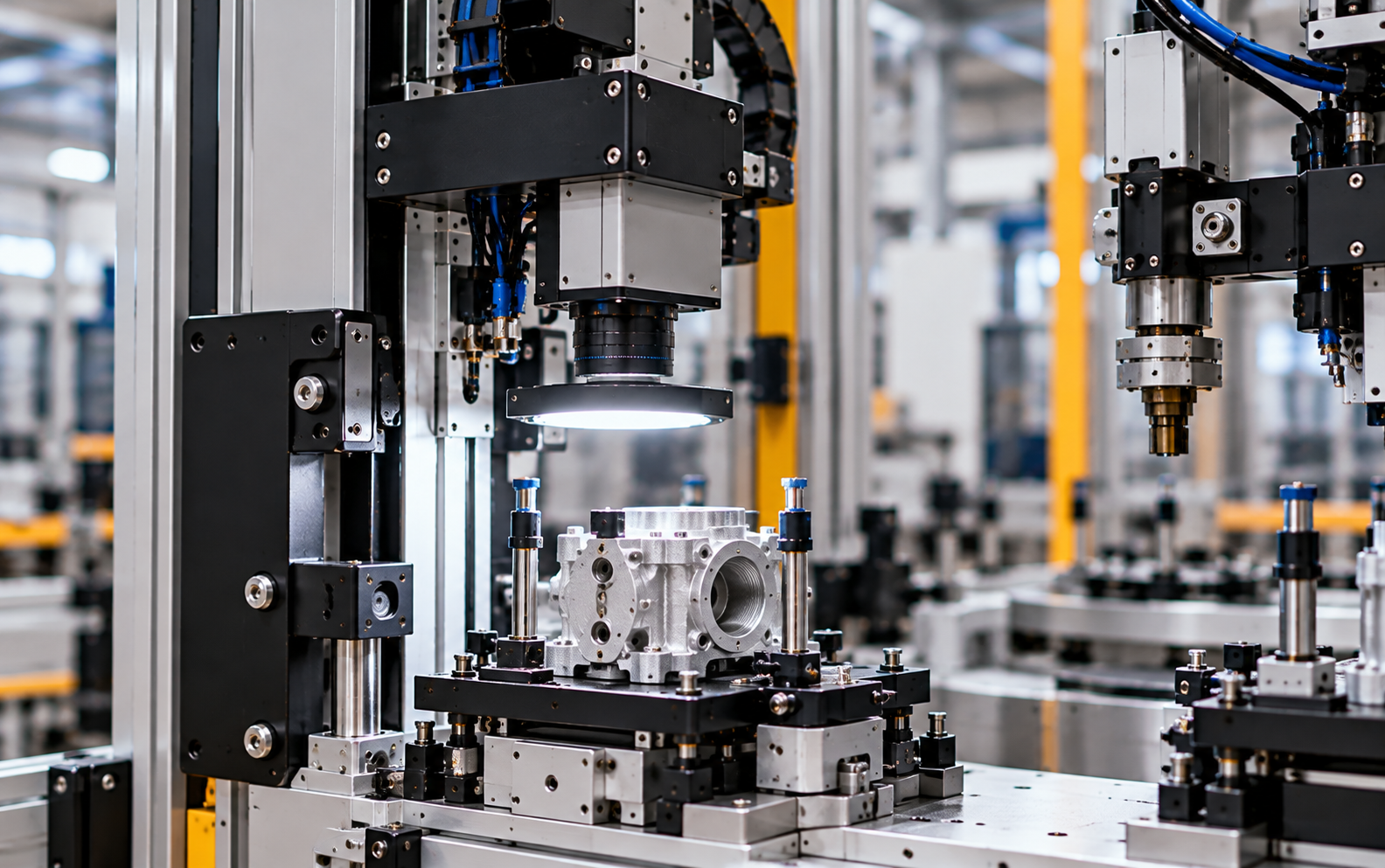

Ingebouwd in een machine
Dezelfde camera’s en software als station in een AM-Cell of aan een HS-Flex, bijvoorbeeld om een robot te laten zien waar een product ligt.
Relevante branches
Projecten met de VI-Check
Automatische kwaliteitscontrole vervangt handmatige inspectie
Noordzij Verpakkingen controleert doppen nu in de lijn. Klachten over onvolledig gevulde doppen zijn verdwenen.
Naar het projectenoverzicht →
Van handmatige assemblage naar geautomatiseerde productie

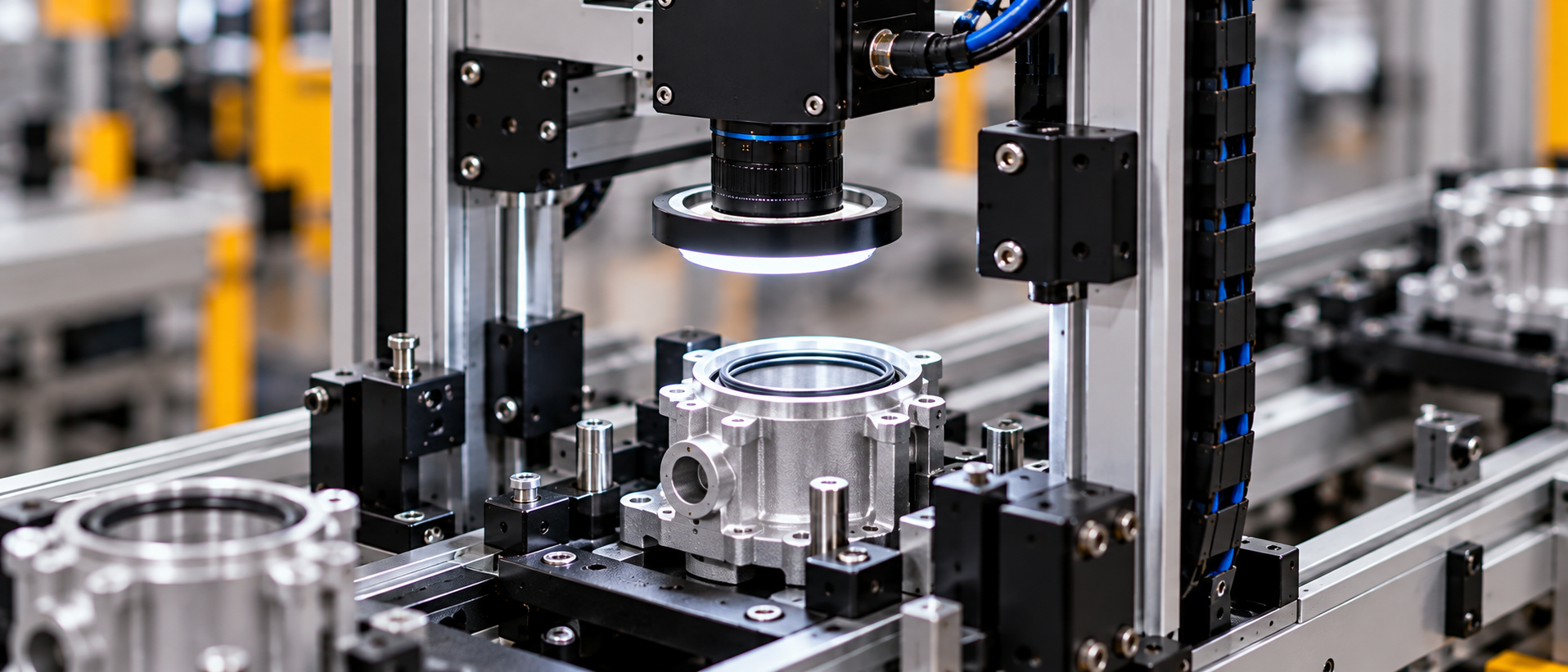

Bij Hartog Regeltechniek controleert een ingebouwde camera of de O-ring goed in de groef ligt.
Bekijk het project →
Kan een camera jouw fout zien?
Stuur ons twintig goede en twintig foute producten. Binnen twee weken krijg je een testrapport met beelden en een eerlijk antwoord.
