Mavero HS-Flex
Modulair handlingsysteem dat producten uitneemt, verplaatst en stapelt. Gebouwd uit standaard assen, met een grijper die we voor jouw product ontwerpen.
Toepassing
Uitnemen, verplaatsen, stapelen, palletiseren
Draaglast
Tot 25 kg, inclusief grijper
Werkbereik
Tot 6 × 2 × 1,2 m
Uitvoering
Twee- of drieassig portaal
Welk probleem lost het op?
De machine is snel genoeg. Het afpakken niet.
Bij veel lijnen staat aan het eind een operator die producten van de band pakt en in een doos, krat of op een pallet zet. Dat werk bepaalt hoe snel de lijn kan draaien. Is de operator even weg, dan loopt de band vol en stopt de machine ervoor.
De HS-Flex neemt die handeling over. Hij pakt producten in een vast ritme, legt ze in het juiste patroon weg en meldt het als een stapel of pallet vol is. De operator wisselt alleen nog pallets en houdt toezicht op meerdere lijnen tegelijk.
Omdat het systeem uit standaard assen bestaat, is het ook geschikt voor plekken waar een knikarmrobot niet past: boven een bestaande band, tussen twee machines of onder een laag plafond.
Belangrijkste mogelijkheden
Wat de HS-Flex kan
Grijper op maat
Vacuüm, mechanisch of magnetisch. We ontwerpen en testen de grijper met jouw producten, ook met exemplaren die warm, glad of licht vervormd zijn.
Meerdere producten per slag
Met een meervoudige grijper pakt het systeem een hele rij of laag tegelijk. Dat houdt de cyclustijd laag, ook bij lange verplaatsingen.
Stapelpatronen instelbaar
Operators kiezen het patroon op het bedienscherm. Een nieuw doos- of palletformaat voeg je zelf toe, zonder programmeur.
Snel omstellen
Grijpers wissel je met een snelwisselsysteem in een paar minuten. De machine herkent welke grijper erop zit en laadt het bijbehorende programma.
Inpasbaar in een bestaande lijn
Het portaal staat op eigen poten boven of naast de band. De bestaande machine hoeft er niet voor verplaatst te worden.
Uitbreidbaar
Een tussenlegvelunit, een palletwisselaar of een camera voor productherkenning kunnen later worden toegevoegd.
Technische eigenschappen
Specificaties
De waarden hieronder geven het bereik van het platform aan. De exacte uitvoering stemmen we af op jouw product, cyclustijd en opstelplaats.
- Opbouw
- Portaal met twee of drie lineaire assen op een gelast stalen onderstel
- Draaglast
- Tot 25 kg, inclusief grijper
- Slag X-as
- 1 tot 6 m
- Slag Y-as
- 0,5 tot 2 m
- Slag Z-as
- 0,3 tot 1,2 m
- Herhaalnauwkeurigheid
- ± 0,1 mm
- Cyclustijd
- Vanaf circa 4 seconden, afhankelijk van slag en last
- Aandrijving

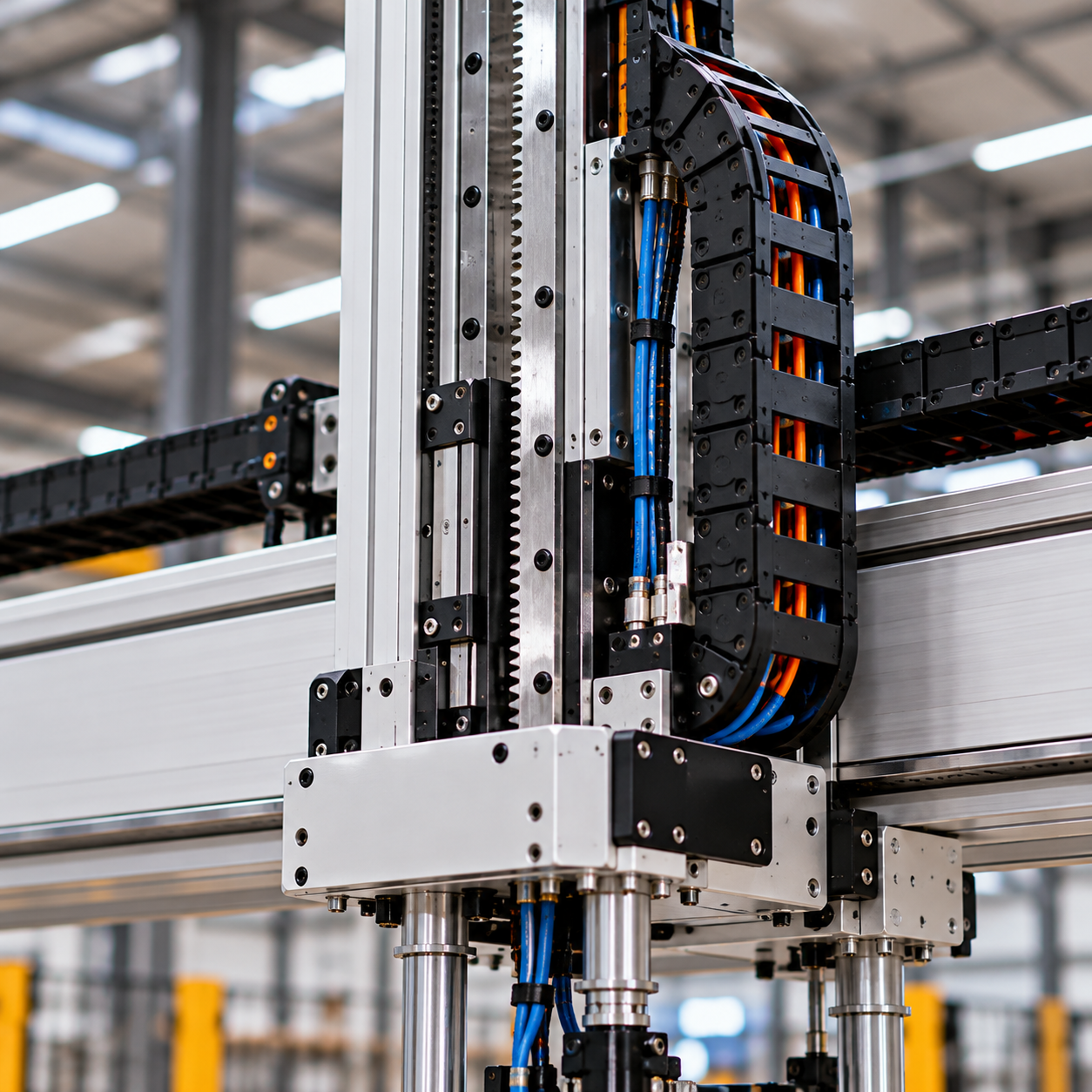

- Servomotoren met tandriem of tandheugel
- Grijper
- Vacuüm, mechanisch of magnetisch, klantspecifiek
- Besturing
- Siemens of Beckhoff, bediening via touchscreen
- Communicatie
- Profinet, EtherCAT of digitale signalen naar omliggende machines
- Beveiliging
- Omkasting met vergrendelde deuren of lichtschermen
- Aansluiting
- 400 V, perslucht 6 bar
- Conformiteit
- CE, geleverd met risicobeoordeling en technisch dossier
Mogelijke configuraties
Drie opstellingen die we vaak bouwen

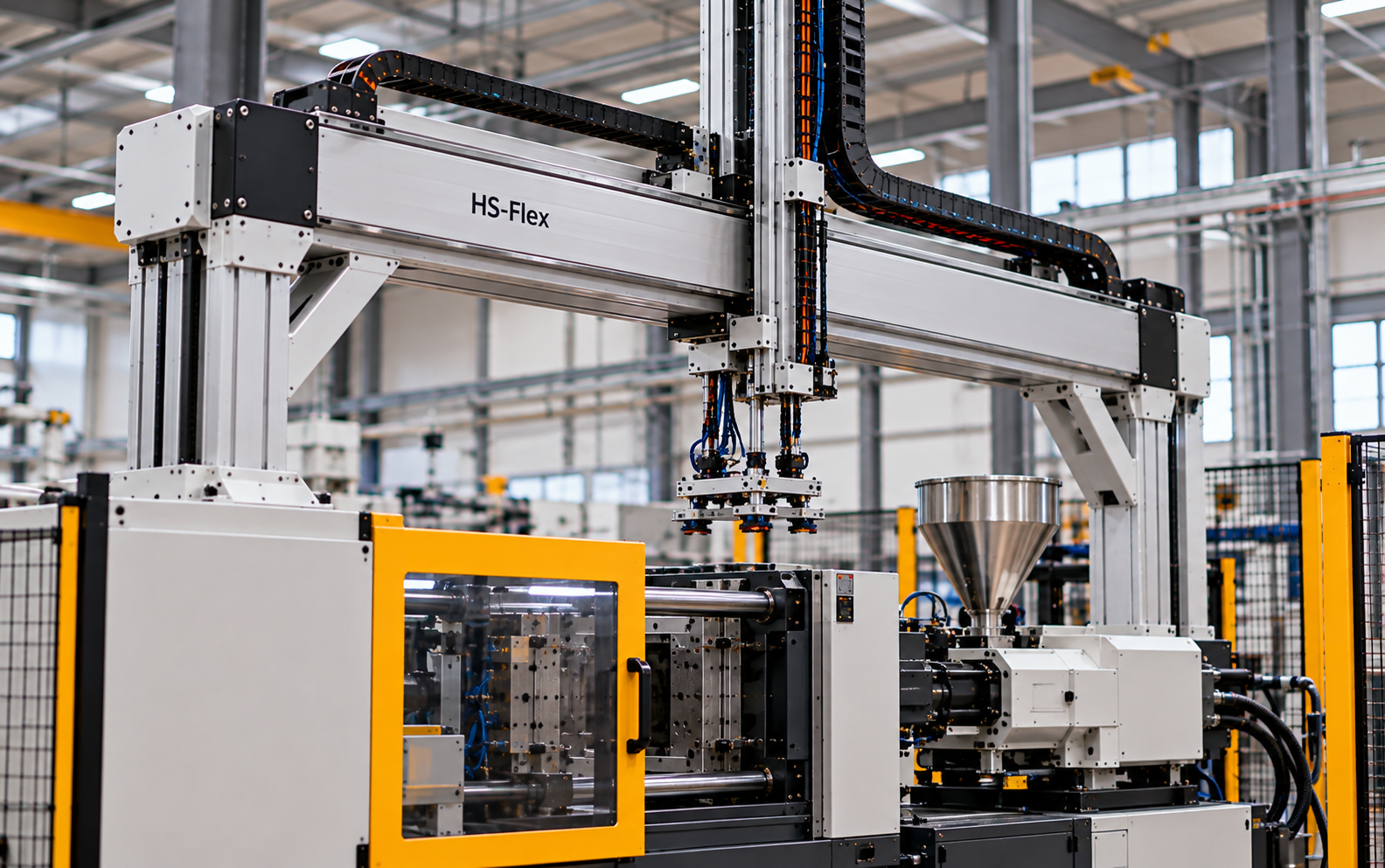

Uitneemportaal
Neemt producten uit een spuitgietmachine of pers en legt ze op een band of in een tray. Meestal tweeassig, met een korte Z-slag.

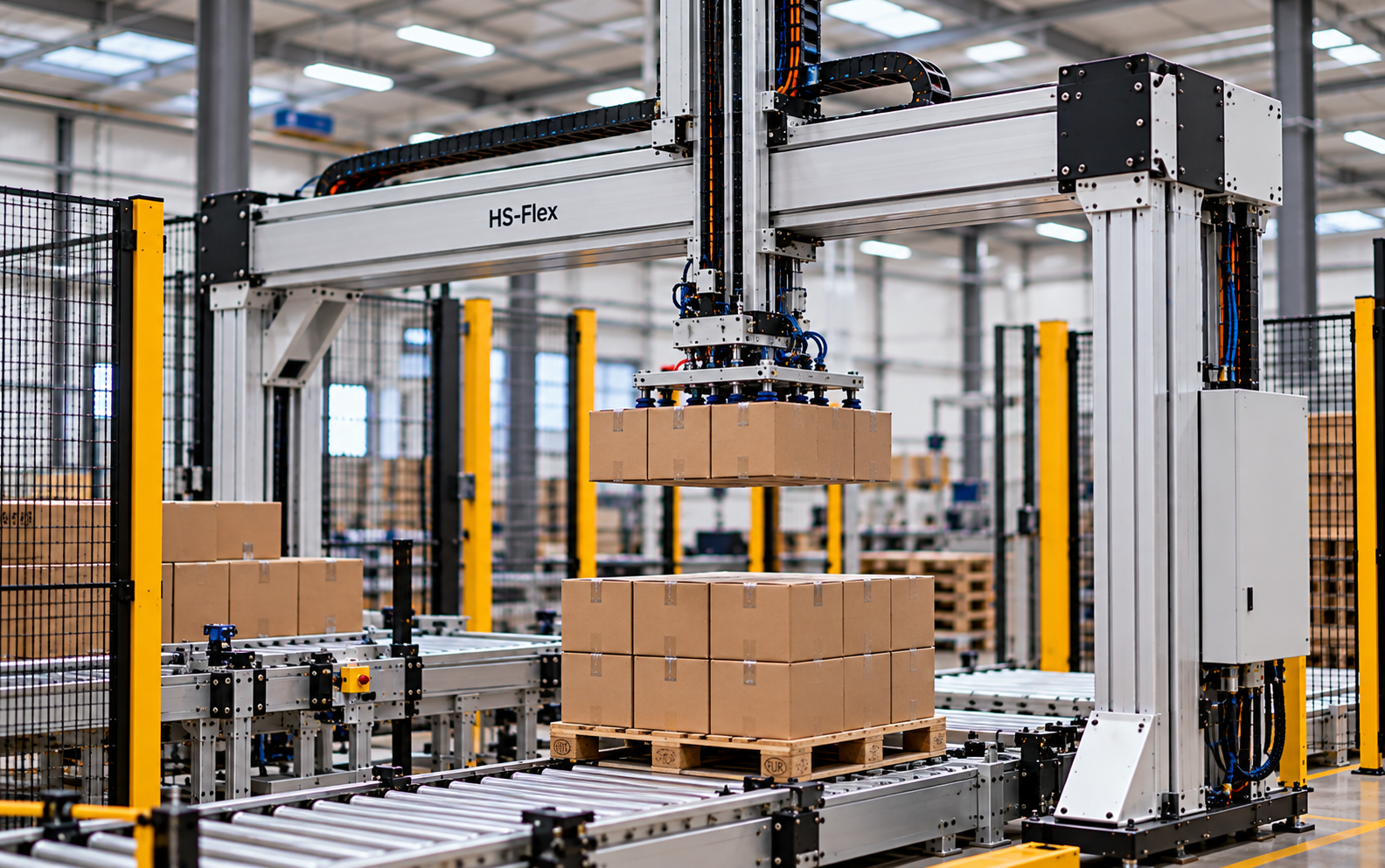

Stapel- en palletiseercel
Stapelt dozen, kratten of trays op een of twee palletplaatsen. Met een tweede plaats kan de cel doordraaien tijdens het wisselen.

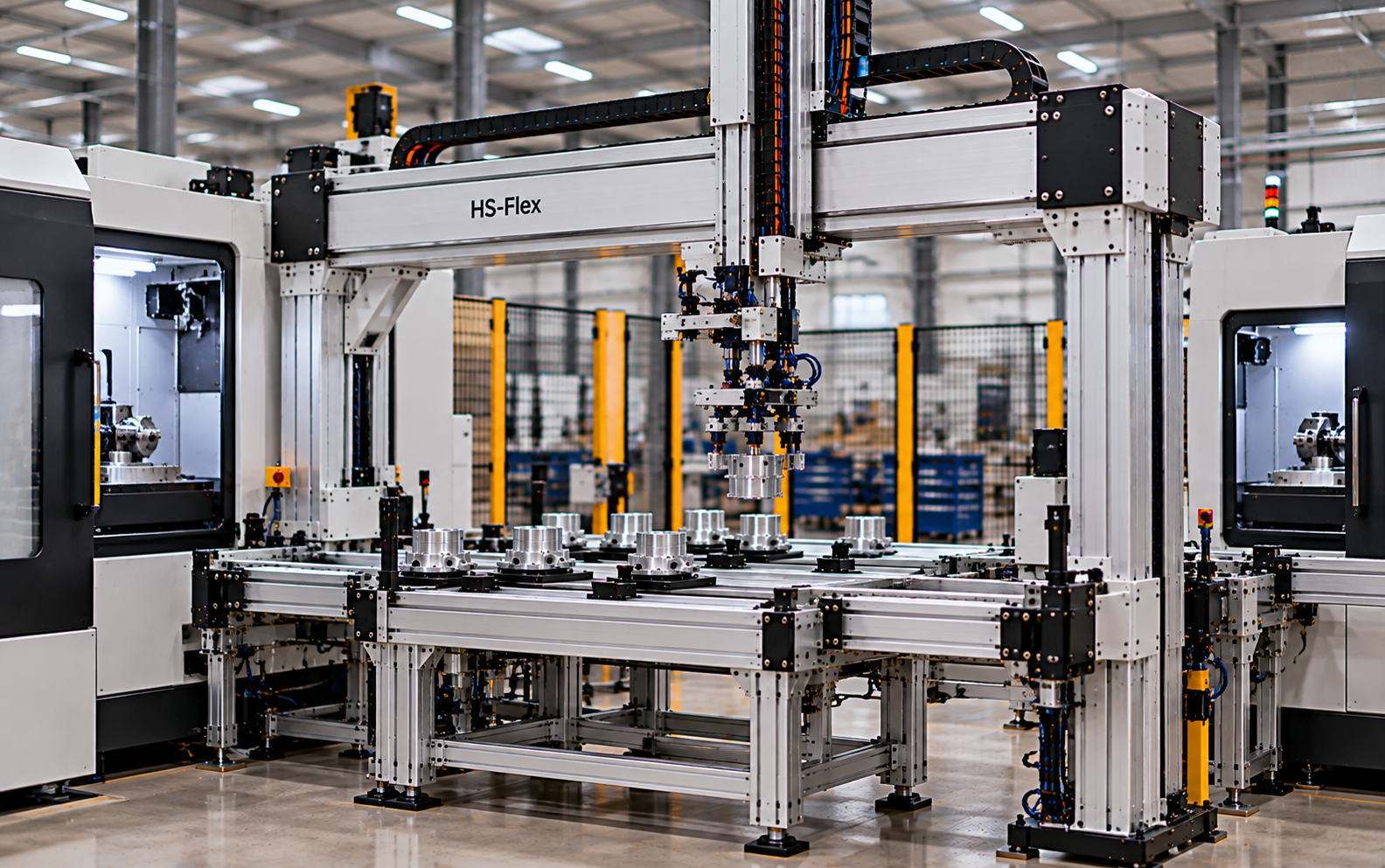

Overzetter tussen machines
Verbindt twee machines met een verschillend ritme. Een buffer vangt korte storingen op, zodat de lijn niet bij elke hapering stilvalt.
Relevante branches
Projecten met de HS-Flex
40% meer capaciteit zonder een tweede productielijn
Twee HS-Flex-units nemen producten uit en stapelen ze in kratten. De lijn draait sindsdien zonder vaste afpakker.
Bekijk het project →

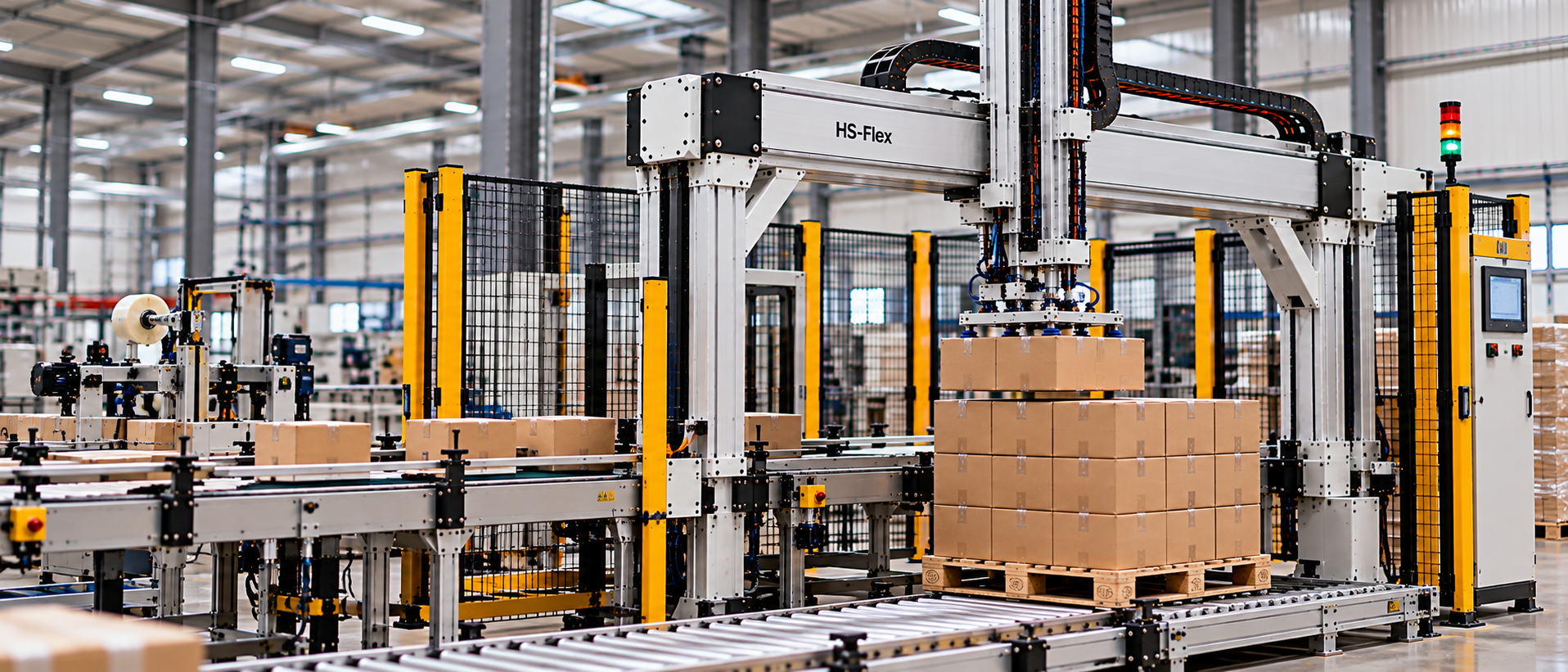

Nieuwe verpakkingslijn verdubbelt productiecapaciteit
Een HS-Flex palletiseercel sluit de nieuwe lijn van Lindeboom Food Packaging af.
Naar het projectenoverzicht →
Past de HS-Flex bij jouw product?
Onze sales engineers rekenen met je door welke opbouw, grijper en cyclustijd haalbaar zijn. Een grijpertest met jouw producten hoort daar standaard bij.
